こんにちは、ゆんゆんふぁいたーのお時間です、本日は子供部屋のおもちゃテーブルを3Dプリンターを活用して作ったのでご紹介します。
家具を作るって金具だらけになるか、高度な木工技術が必要になるかの、どちらかだと思いますが、3Dプリンターを用いることで簡単に金具なしで製作可能となります。
○作りたいもの
部屋の壁とベッドの間のトミカ用のおもちゃたちを置くテーブル。床で遊ぶより、ショッピングセンターのおもちゃコーナーのような台があるほうかいいですよねー!
○設計
全体設計は出来上がり寸法から決めます。
手書きできたないですがこんな感じ。
あとはジョイントを設計するだけですね!
2×4材の寸法はだいたい38mm×89mmですので、1〜2mmの余裕を持って設計します。
ですので、下の3Dモデルの2×4がささる部分は39mm×91mmとなります。
○3Dプリント
下のようなサイズ感のジョイントです。
ゆんゆんふぁいたー家のプリンターの造形寸法としてはほぼMAXとなります。ちなみに造形時間は1個あたり8時間です。
下の写真を見ると手に持つと大きさがわかりますよね?下のようなサイズになると、フィラメント使用量も150g程となります。
全部完成した姿が下の通り。8個セットです。これを使えばほぼ金具は不要となります。
○2×4材の切り出し
下の写真のように、切り出しを行います。ジグソーで簡単に切れますし、全量で2500円程度と安上がりです。

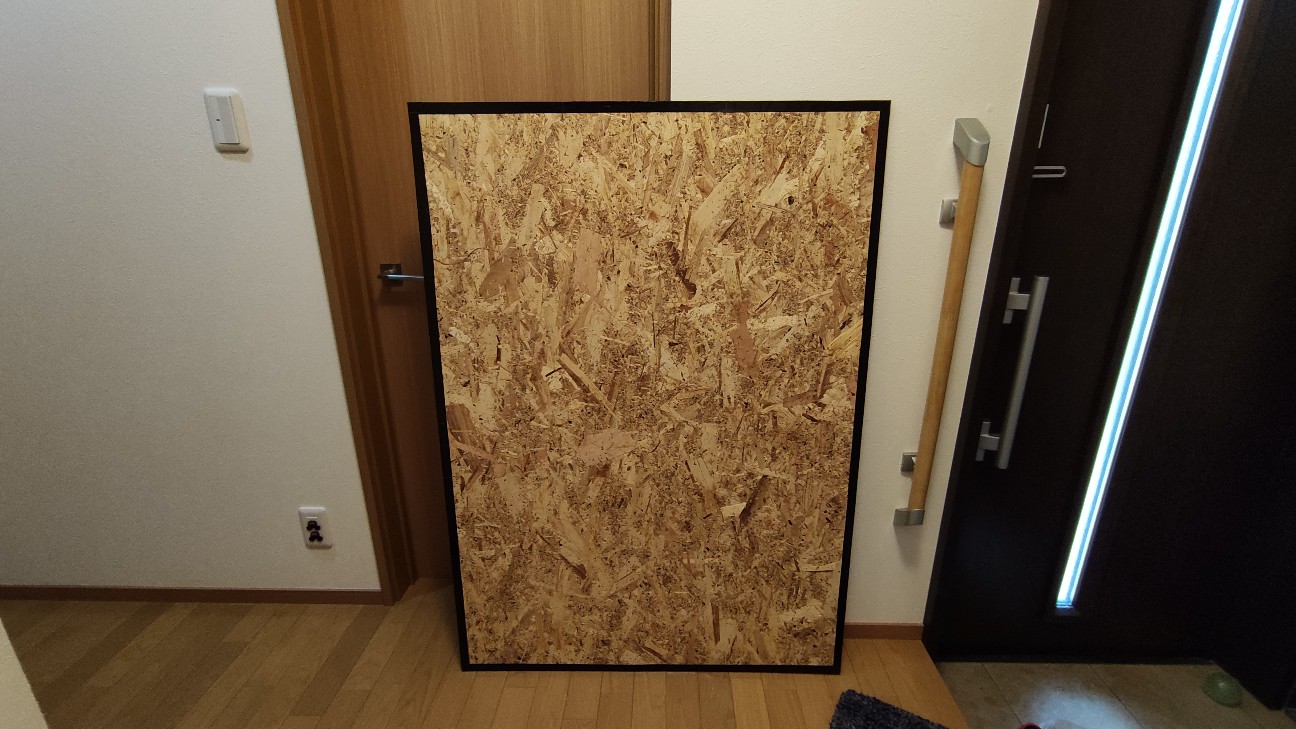

○天板の購入
○組み立て
あとは組み立てるだけです。基本は左右の四角い枠を作って左右の橋渡しを作る、という流れです。側面の穴位置にネジをさしていきます。
じわじわ組み立てしていきます。
左右の四角い枠が出来たら設置する部屋に持っていきます。かなり大型なので完成させると搬入ができなくなりますからね。
さらに、ここで床に設置する面に傷防止のマットを貼り付けます。カインズホームのマットは大きくて安いのでおすすめです。
サクサク切ったら貼り付けします。
ここまできたら左右を繋ぐ梁部分をつけます。サイズ感はOKそうですね!
天板用のプレートだけは金属製を使用します。80円と安いし、子供が触る部分ではないので、金属プレートも許容しました。
ここで天板をのせます。天板の側面はケガ防止のため、強力テープでエッジ保護を入れました。
こんな感じで組み立て完了しました!金具はほとんど無し、木材の特殊な切断も不要でこのようなテーブルか簡単に組めました!
○費用
・天板:1780円
・2×4材:2480円
・3Dプリントフィラメント:2000円
・金具:400円
・キズ防止パッド:268円
合計6000円ほど。いやー、安いですね!
そんなこんなで2日間かけて製作しました、テーブルでした!こちらのジョイントがほしい、という方、いらっしゃいましたらコメント欄からご連絡くださいませ。
また、3Dプリンターをお持ちの方、こんな使い方もあります、是非チャレンジしてみてください★
